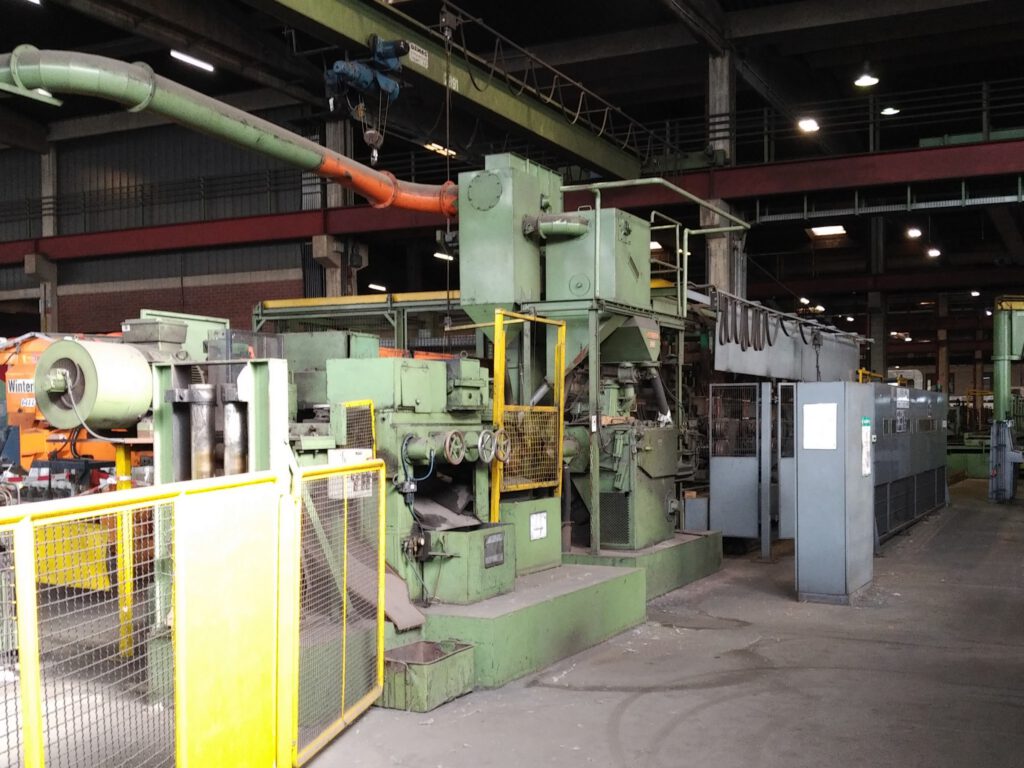

Warm-Drahtreduzierbandanlage / Hot wire reduction belt line

Daten zur Maschine

Machine data

Maschinentyp Machine typeWarm-Drahtreduzierbandanlage /
hot wire reduction belt line
Hersteller ManufacturerAugust Strecker, Boecker & Volkenborn (Germany )
Baujahr Year of manufacture1979, 1981, 1982
Zustand Conditiongebraucht / used

Preis und Standort

Price and location

[rl_gallery id=“9407″]

Bescheibung

  • Warmwalzwerk ist eine 3-gerüstige Duo-Kontistraße mit elektrisch konduktiver Widerstandsheizung
  • die möglichen Profilformen sin äußerst vielfältig und richten sich nach den individuellen Kundenwünschen
  • Ausgangsmaterial Runddraht in Ringausführung
  • Umformung in 3-Walzstichen zu Flach-/ Vierkant- oder Sonderprofilen
  • Lieferungen erfolgen entweder in gewickelten Ringen oder in Stangen
  • alle Stahlqualitäten sind verfügbar mit Ausnahme des Lufthärters

Ausgangsmaterial:

  • Runddraht in Ringausführung
  • Drahtdurchmesser von 9,0 – 26,0 mm (max. 30,0 mm)
  • Gewicht pro Meter von 0,22 – 3,5 kg/m je nach Querschnittsform 4,1 kg/m

Endprodukte:

  • Flach-/ Vierkant- oder Sonderprofilen
  • Rolltemperatur ca. 750°C
  • Drahtdurchsatzleistung bei Draht von 9,0 – 14,0 mm: 36 m/Min.

Endverarbeitung zu gespulten Ringen oder Stäben

Ringfertigung:
Ringaußendurchmesser max.: 1200 mm
Ringinnendurchmesser: ca. 750 mm
Ringbreite: ca. 570 mm
Ringgewicht: min. 1000 kg
Losgröße: min. 3 – 5 t

Stabfertigung:
Länge: 2,8 – 7,6 m
kleinster herstellbarer Querschnitt: 30 – 50 mm²
größter herstellbarer Querschnitt: 160 – 460 mm²
mögliche Querschnittreduzierungen: 20 – 70%

Steuerung: KLEINKNECHT

Description

  • the hot rolling mill is a 3-stand duo-continuous mill with electrical conductive resistance heating
  • the possible profiles shapes are extremely diverse and largely based on the individual wishes of the customer
  • starting material round wire in ring design
  • forming in 3-roll passes into flat-, square- or special profiles
  • deliveries are made either in coiled rings or in rods
  • all steel qualities are available with the exception of the air hardener

entry material:

  • round wire in rings
  • wire diameter 9,0 – 26,0 mm (up to 30,0 mm)
  • meters weights 0,22 – 3,5 kg/m depending cross-sectional shape 4,1 kg/m

final products:

  • flat, square or special profiles
  • rolling temp. appr. 750°C
  • Wire throughput capacity for wire from 9,0 – 14,0 mm: 36 m/min.

Final processing into coiled rings or rods

ring production:
ring outer diameter max.: 1200 mm
inner ring diameter: appr. 750 mm
ring width: appr. 570 mm
ring weight: min. 1000 kg
batch size: min. 3 – 5 t

rods production:
length: 2,8 – 7,6 m
smallest producible cross section: 30 – 50 mm²
largest producible cross section: 160 – 460 mm²
possible cross section reductions : 20 – 70%

control: KLEINKNECHT

Anlagenzusammenstellung: Lieferumfang

  1. Drahtabhalspel
  2. Drahtstumpfschweißmaschine
  3. Drahtvorrichter
  4. Draht – Rollenrichtmaschine
  5. Mech. – Strahlentzunderung
  6. Widerstandserwärmungsanlage
  7. Streckreduziergerüst
  8. Kippgerüst
  9. Streckreduziergerüst
  10. Treiber
  11. Rotierende Schere
  12. Drahtauslauf mit Kühlbett
  13. Wasservorrats- und Auffanggrube
  14. 2 Aufhaspeln

plant equipment: scope of supply

  1. wire decoiler stand (2 coils)
  2. wire butt welding machine
  3. wire pre-straightening
  4. wire straightening machine
  5. jet descaling unit
  6. conductive heating system
  7. stretch-reducing stand
  8. tilting stand
  9. stretch-reducing stand
  10. driver
  11. rotating shear
  12. wire outlet and cooling bed
  13. water supply pit + sump
  14. 2 wire coilers

+ Mehr Informationen anfordern

Der Verkäufer haftet nicht für Schreib- oder Datenübermittlungsfehler. Die Maschine ist in Optik, Technik und Verschleiß dem Alter entsprechend; gebrauchte Maschinen werden ohne jegliche Gewährleistung verkauft.

+ Request more information

The seller does not stick for writing or data transmission mistake. The machine is in optic, technology and wear according to the age; used machines are sold without any guarantee.
